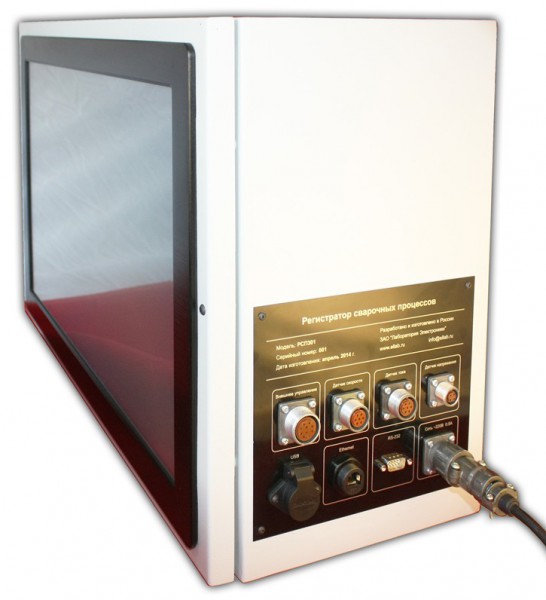

РСП301

По запросу
В корзину
Предназначен для измерения, отображения и запоминания двух аналоговых и одного цифрового сигналов соответствующих параметрам сварки. Регистратор позволяет автоматизировать процессы автоматизировать процесс контроля качества сварки на производстве.

Описание

Описание возможностей:

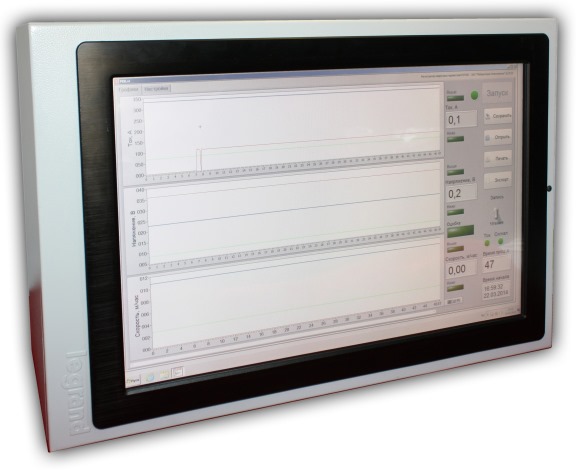

Вся информация на одном экране экране 22"

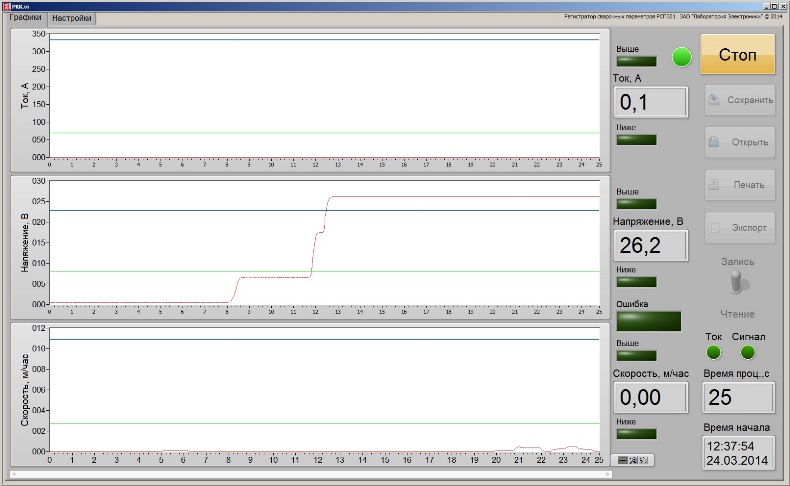

- 3 графика осциллограмм процессов сварочных;
- цифровые значения тока сварки, напряжения сварочной дуги и скорости сварки;
- индикаторы об ошибках;
- время сварки​.

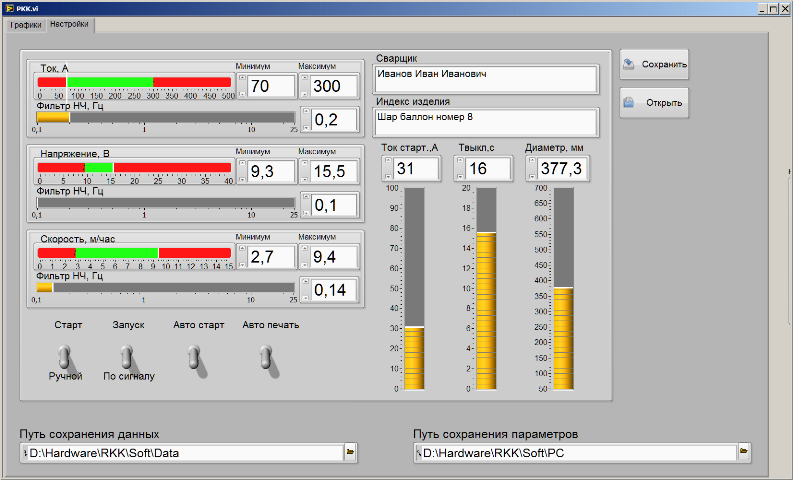

Точная настройка параметров каналов измерения позволяет адаптировать регистратор к любому типу сварки. А также автоматизировать процесс сбора осциллограмм.​

Интерфейс внешнего управления позволяет запускать процесс записи осциллограмм по внешнему сигналу, а так же останавливать процесс сварки при выходе одного из параметров за допустимые значения. Печать на принтере Регистратор может работать в ручном или автоматическом режиме вывода осциллограмм на сетевой принтер после прекращения процесса​.

Технические характеристики
- отображение трёх графиков осциллограмм сварочных процессов в реальном времени;
- отображение трёх мгновенных значений сварочных процессов в реальном времени;
- диапазон измеряемых значений тока от 0 до +500А;
- диапазон измеряемых значений напряжения от 0 до +100В;
- защита от осциллятора до 15 кВ;
- диапазон измеряемых угловых скоростей от 0 до 12 оборот/мин;
- пересчет угловой скорости в линейную в реальном времени;
- максимальная частота измерений 50 Гц;
- настраиваемые фильтры нижних частот на каждый канал измерения;
- возможность распечатки осциллограмм на принтере;
- точность не хуже 1% от максимального значения;
- металлический корпус со степенью защиты IP52;
- габаритные размеры 625 х 257 х 400 мм;
- температурный диапазон эксплуатации от 0 до плюс 50 °С.​

Технические характеристики

Число входных аналоговых каналов
3
Погрешность измерения
1%
Напряжение питания, В
~220
Частота измерений по 8 каналам
50Гц
Потребляемая мощность, Вт
100
Габаритные размеры основного блока, мм
625 x 400 x 257
Габаритные размеры выносного датчика тока и напряжения, мм
12
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Основной блок регистратора
    Выносной датчик тока и напряжения
    Сетевой блок питания
    USB-Flash накопитель с программным обеспечением РСП301
