AWD17-24

3 717
В корзину

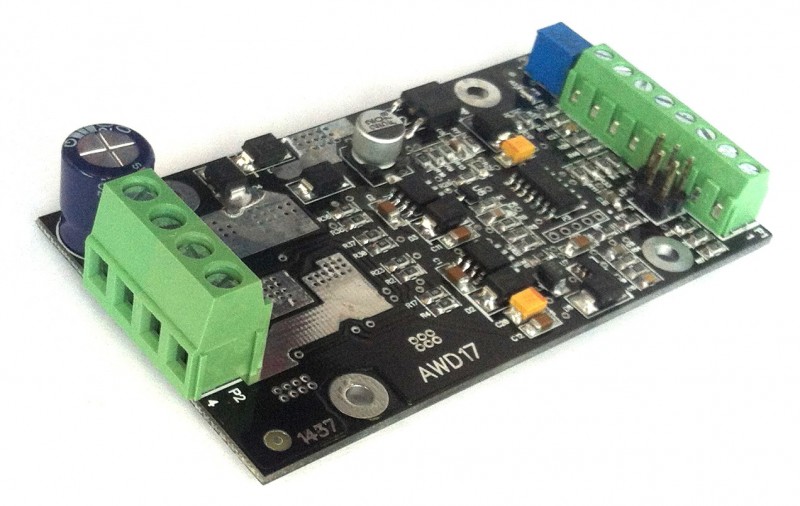

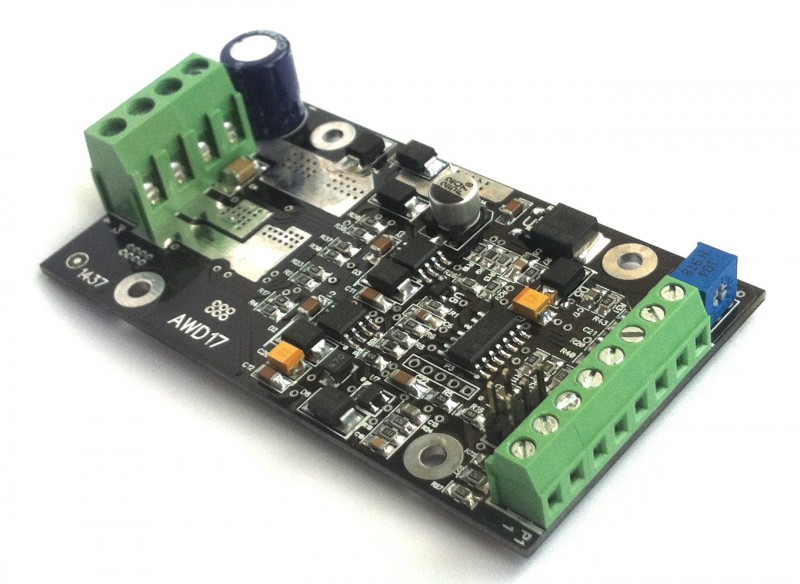

Блок управления коллекторным двигателем постоянного тока AWD17-24 предназначен для управления скоростью и направлением вращения двигателя с рабочим напряжением 24В и током до 10А.

Описание

• Стабилизация скорости вращения двигателя без тахогенератора;

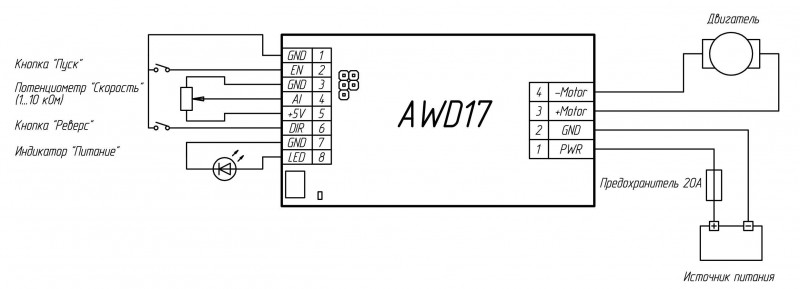

• Управление двигателем двигателем внешними элементами управления (кнопками и потенциометрами);
• Управление двигателем двигателем с помощью дискретных и аналоговых сигналов;
• Реверсивное управление двигателем;
• Встроенный ПИ-регулятор для стабилизации скорости вращения двигателя;
• Настройка параметров и режимов работы осуществляется по джамперами.

Технические характеристики

Напряжение питания двигателя, В 18...27
Максимальный ток двигателя, А
10
Ток срабатывания защиты от короткого замыкания, А
25
Диапазон регулирования скорости вращения
1:50
Потребляемая мощность, Вт
1
Уровень управляющих дискретных сигналов
TTL
Диапазон напряжения управляющих аналоговых сигналов, В
0...5
Стабилизация скорости вращения двигателя
По противо-ЭДС
Защита от короткого замыкания
Есть
Термозащита
Есть
Возможность управления дополнительными внешними устройствами
Нет

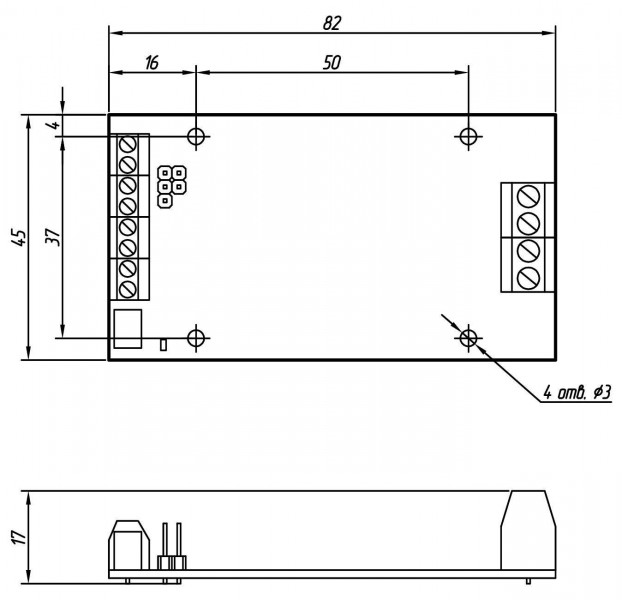

Габаритные размеры, мм
82 х 46 х 15
Температурный диапазон работы
-40...50
Гарантия, мес.
24
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Блок управления коллекторным двигателем AWD17-24
  • CD с программным обеспечением и инструкцией
