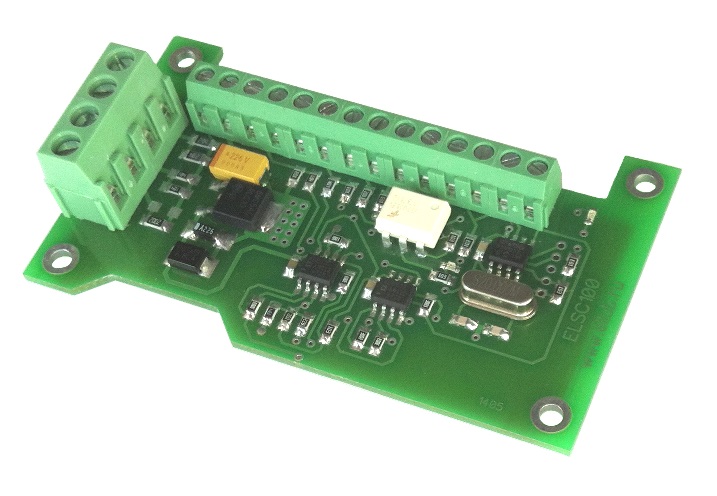

ELSC100

1 888
В корзину
Преобразователь сигналов ELSC100 предназначен для совместимости блоков управления AWD10 с управляющими сигналами от -10 до +10В, а так же подключения двигателй с тахогенератором

Описание

Преобразователь сигналов ELSC100 предназначен для совместимости блоков управления AWD10 с управляющими сигналами от -10 до +10В, а так же подключения двигателй с тахогенератором.

Один канал модуля преобразует аналоговый сигнал от -10 до +10В в аналоговый сигнал от 0 до 5В, второй канал преобразует аналоговый сигнал с тахогенератора от -110 до 110В в аналоговый сигнал от 0 до 5В и в импульсный сигнал от 0 до 10 кГц, что приводит к улучшению качественных характеристик стабилизации скорости вращения. Это позволяет применять блок управления AWD10 в качестве контроллера для станков с коллекторными двигателями.

Технические характеристики

Напряжение питания, В от 9 до 35
Протребление тока, А
0.01
Количество каналов преобразования
2
Входной сигнал канала 1
Аналоговый от -10 до +10В
Выходной сигнал 1 канала 1
Аналоговый от 0 до 5В
Выходной сигнал 2 канала 1
Цифровой. Частота от 0 до 10 кГц
Входной сигнал канала 2
Аналоговый от -110 до +110В
Выходной сигнал 1 канала 2
Аналоговый от 0 до 5В
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Преобразователь сигналов ELSC100
