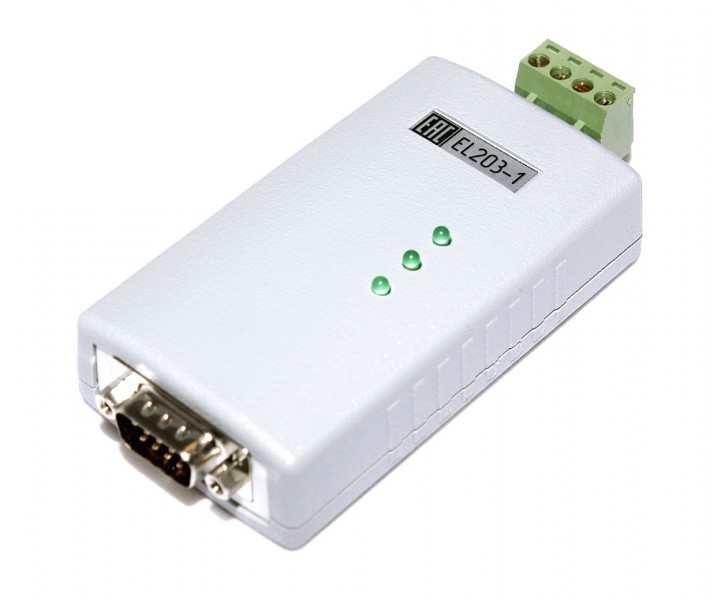

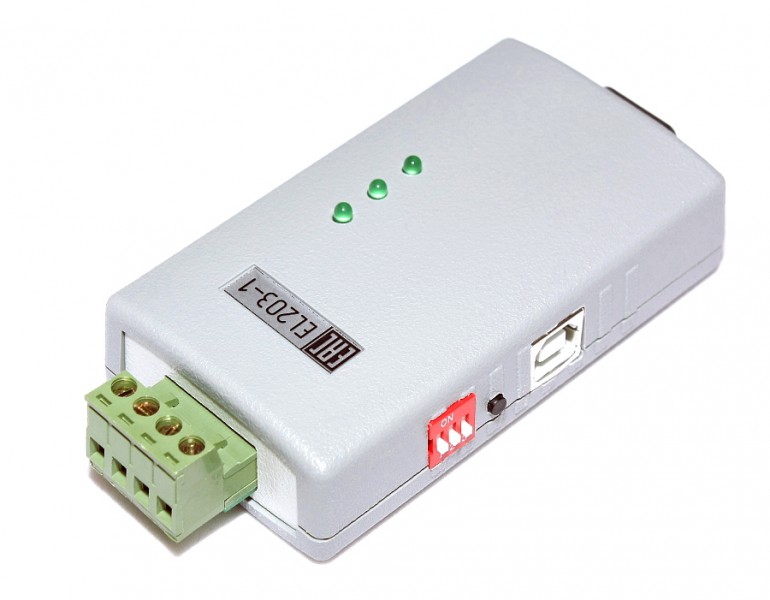

Преобразователь интерфейсов RS232 RS485 EL203-1

3 245
В корзину
Преобразователь сигналов интерфейсов RS232 – RS485 EL203-1 позволяет подключать к устройству, оснащенному интерфейсом RS232, до 255 устройств с интерфейсом RS485.

Руководство по эксплуатации
Драйвер

Описание

• автоматическое определение направления передачи данных по RS485;
• интерфейс RS485 выведен на клеммную колодку;
• интерфейс RS232 выведен на разъём DB9-M;
• гальваническая изоляция порта интерфейса RS485 1кВ;
• гальванически изолированное напряжение 5В, выведенное на разъём интерфейса RS485;
• выходы порта интерфейса RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• уровни сигналов интерфейса RS232 соответствует EIA232E Standard;
• не требует драйверов;
• температурный диапазон работы от –40° до +85°С.

Технические характеристики

Общие параметры
Интерфейсы RS232 RS485
Напряжение питания, В
5 от разъёма USB
Максимальный ток потребления, А
0,35
Материал корпуса
Пластик
Монтаж
Настольный
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
109 x 50 x 25
Масса, г
70
Параметры интерфейса RS232
Максимальная скорость передачи, кбит/с
120
Разъём
DB9-M
Сигнальные линии интерфейса
RXD, TXD, GND
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
120
Разъём
Клеммы
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Напряжение гальванической изоляции, кВ
1
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее напряжение между линиями А и GND, В и GND, В
-0,6...+12
Предельно допустимое напряжение между линиями А, В, GND, В
-60...+60
Дополнительные характеристики
Гарантия, мес.
60
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Преобразователь интерфейсов RS232 RS485 EL203-1
  • Кабель Нульмодемный
  • Сетевой блок питания
  • CD с программным обеспечением и инструкцией

Сертификаты
