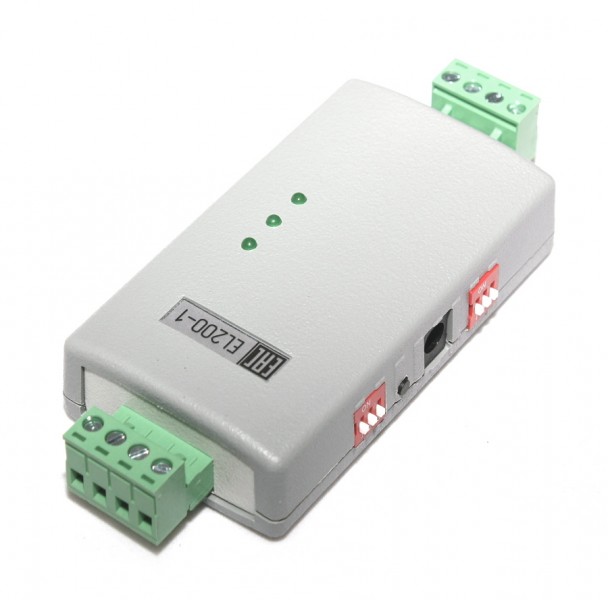

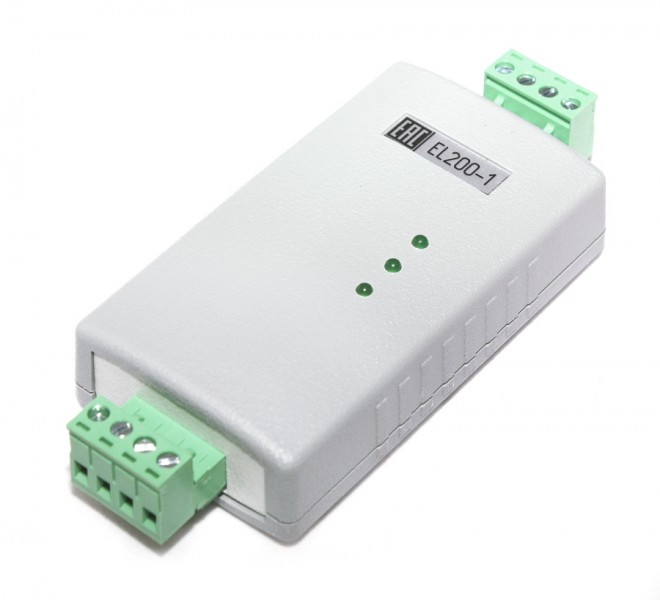

Повторитель интерфейса RS485 EL200-1

3 540
В корзину
Адаптер RS485 предназначен для гальванической развязки линии RS485. Повторитель позволяет создавать сеть типа «звезда», подключать в одну сеть приборы не имеющие общей земли или повысить дальность передачи данных.

Руководство по эксплуатации
Драйвер

Описание

• Автоматическое определение направления передачи;
• Гальваническая изоляция каждого порта интерфейса RS485 1кВ;
• Гальванически изолированное напряжение 5В, выведенное на разъём интерфейса RS485;
• Выходы интерфейса RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• Рабочий диапазон температур от –40 до +85С°.

Технические характеристики

Общие параметры
Интерфейсы RS485
Напряжение питания, В
9...35
Максимальный ток потребления, А
0,35
Материал корпуса
Пластик
Монтаж
Настольный
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
118 x 50 x 25
Масса, г
75
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
120
Разъём
Клеммы
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Напряжение гальванической изоляции, кВ
1
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее напряжение между линиями А и GND, В и GND, В
-0,6...+12
Предельно допустимое напряжение между линиями А, В, GND, В
-60...+60
Дополнительные характеристики
Гарантия, мес.
60
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Повторитель интерфейса RS485 EL200-1
  • Сетевой блок питания
  • CD с программным обеспечением и инструкцией
