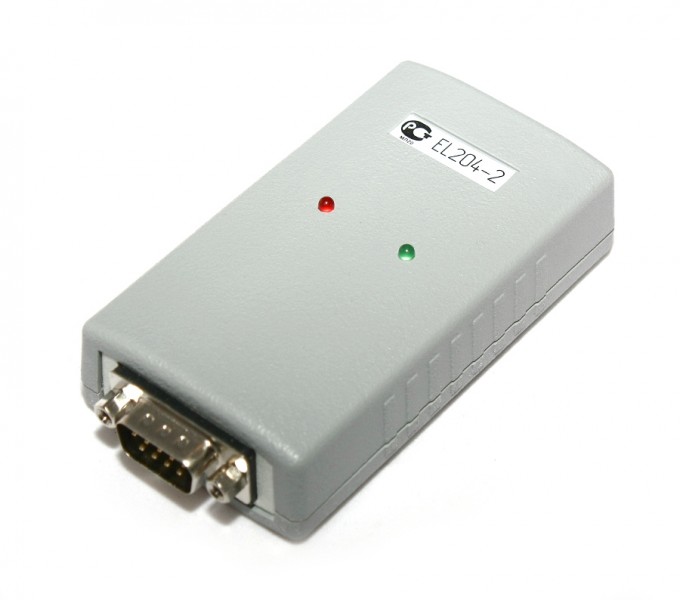

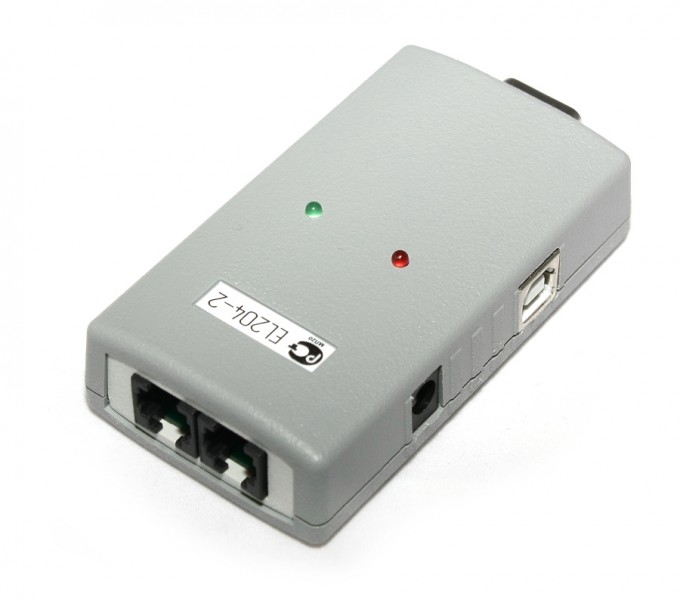

Преобразователь интерфейсов RS232 RS485 USB EL204-2

4 130
В корзину


Универсальный преобразователь интерфейсов предназначен для передачи данных между USB, RS485 и RS232 во всех направлениях. Это позволяет одновременно работать от USB с устройствами RS232 и RS485 если все они поддерживают адресуемый протокол. Преобразователь может использоваться как переходник USB-RS232, USB-RS485, RS232-RS485, при этом третий интерфейс может использоваться как монитор информационного обмена.



Руководство по эксплуатации

Драйвер

Описание


Технические характеристики

Общие параметры
Интерфейсы RS232 RS485 USB
Напряжение питания, В
9...35 или USB
Максимальный ток потребления, А
0,35
Материал корпуса
Пластик
Монтаж
Настольный
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
97 x 50 x 25
Масса, г
75
Параметры интерфейса RS232
Максимальная скорость передачи, кбит/с
120
Разъём
DB9-M
Сигнальные линии интерфейса
DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
500
Разъём
2 x RJ11
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Напряжение гальванической изоляции, кВ
1
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее синфазное напряжение между линиями А и GND, В и GND, В
-0,6...+12
Предельно допустимое напряжение между линиями А, В, GND, В
-60...+60
Параметры интерфейса USB
Разъём
USB-B f
Дополнительные характеристики
Гарантия, мес.
60
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Преобразователь интерфейсов RS232 RS485 USB EL204-2
  • Кабель USB
  • Сетевой блок питания
  • CD с программным обеспечением и инструкцией

Сертификаты
