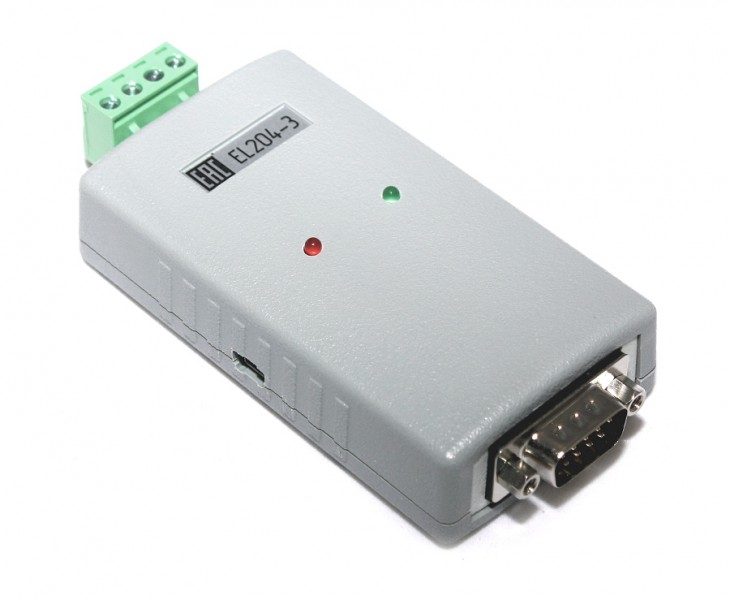

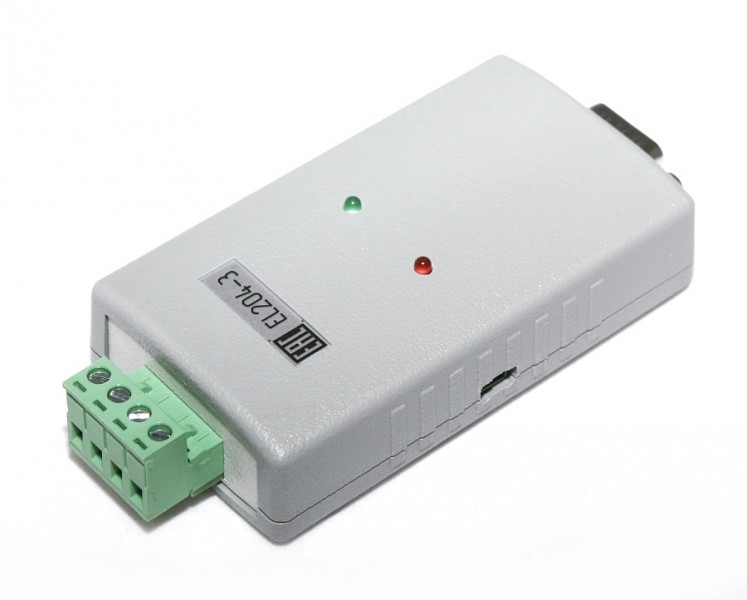

Преобразователь интерфейсов RS232 RS485 USB EL204-3

4 720
В корзину


Универсальный преобразователь интерфейсов предназначен для передачи данных между USB, RS485 и RS232 во всех направлениях. Это позволяет одновременно работать от USB с устройствами RS232 и RS485 если все они поддерживают адресуемый протокол. Преобразователь может использоваться как переходник USB-RS232, USB-RS485, RS232-RS485, при этом третий интерфейс может использоваться как монитор информационного обмена. Гальваническая изоляция RS232 1 кВ.



Руководство по эксплуатации

Драйвер

Описание

• Автоматическое определение направления передачи по интерфейсу RS-485;
• Гальваническая изоляция интерфейса RS485 1кВ;
• Гальванически изолированное напряжение 5В, выведенное на разъём интерфейса RS485;
• Выходы интерфейса RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• Поддерживаются все сигналы RS232 в соответствие с EIA232E Standard;
• Уровни сигналов интерфейса RS232 соответствует EIA232E Standard;
• При подключении по USB отображается в операционной системе как виртуальный COM порт, с любым назначенным номером;
• Рабочий диапазон температур от –40 до +85С°.

Технические характеристики

Общие параметры
Интерфейсы RS232 RS485 USB
Напряжение питания, В
От USB
Максимальный ток потребления, А
0,35
Материал корпуса
Пластик
Монтаж
Настольный
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
109 x 50 x 25
Масса, г
75
Параметры интерфейса RS232
Максимальная скорость передачи, кбит/с
120
Разъём
DB9-M
Сигнальные линии интерфейса
DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI
Напряжение гальванической изоляции, В
1000
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
500
Разъём
Клеммы
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Напряжение гальванической изоляции, кВ
1
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее синфазное напряжение между линиями А и GND, В и GND, В
-5...+12
Параметры интерфейса USB
Разъём
USB-B f
Дополнительные характеристики
Гарантия, мес.
60
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Преобразователь интерфейсов RS232 RS485 USB EL204-3
  • Кабель mini-USB
  • Сетевой блок питания
  • CD с программным обеспечением и инструкцией
