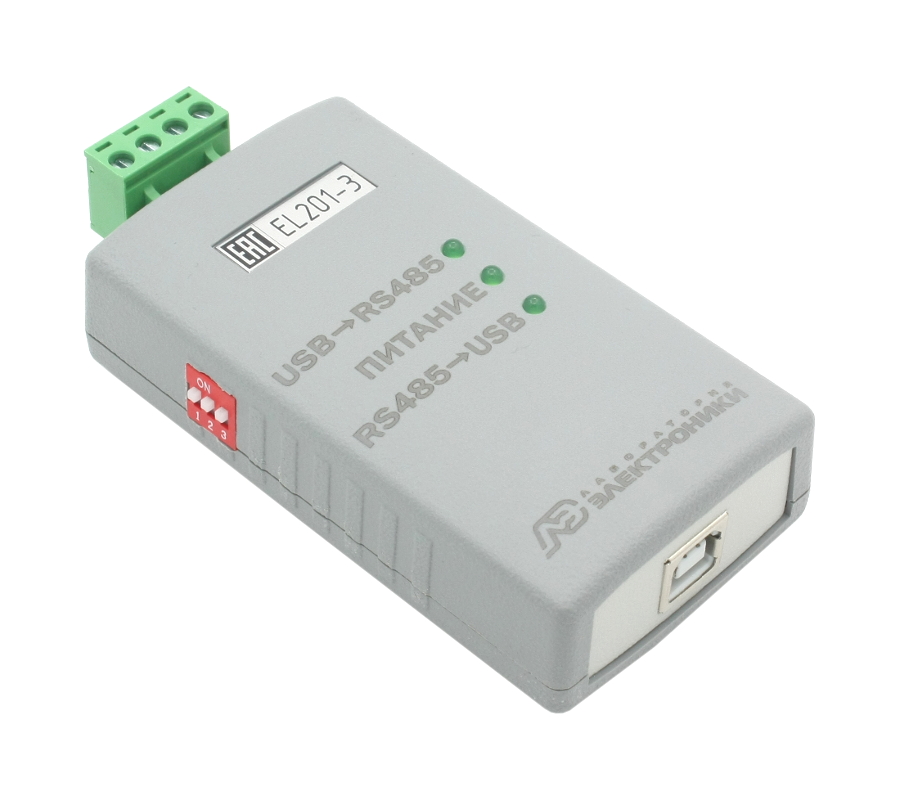

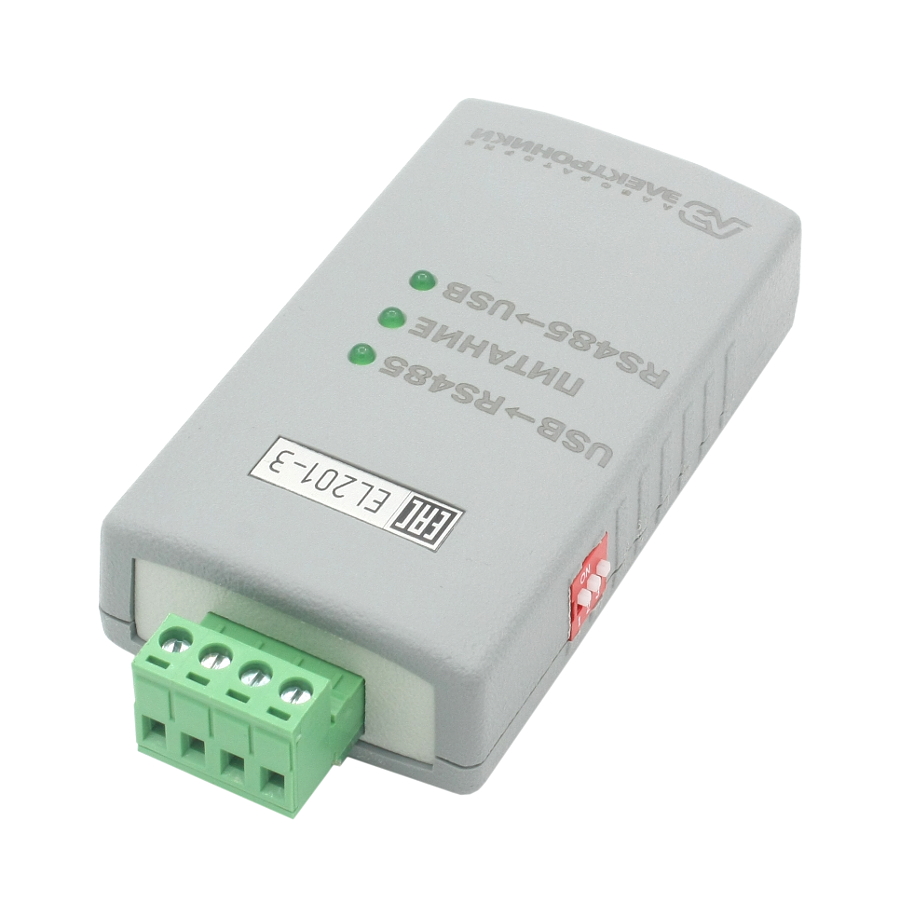

Преобразователь интерфейсов RS485 USB EL201-3

2 006
В корзину
Преобразователь сигналов интерфейсов USB – RS485 EL201-3 позволяет подключать к устройству, оснащенному интерфейсом USB до 31 устройства по интерфейсу RS485.

Руководство по эксплуатации
Драйвер

Описание

• автоматическое определение направления передачи данных по RS485;
• интерфейс RS485 выведен на клеммную колодку;
• напряжение 5В выведенное, выведенное на разъем интерфейса RS485;
• выходы интерфейсов RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• питание преобразователя осуществляется от USB;
• при подключении по USB отображается в операционной системе как виртуальный COM порт с любым назначенным номером;
• драйверы под Windows 98, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Mac OS 8, Mac OS 9, Mac OS X, Linux, Windows CE.NET;
• температурный диапазон работы от –40° до +85°С.

Технические характеристики

Общие параметры
Интерфейсы RS485 USB
Напряжение питания, В
От USB
Максимальный ток потребления, А
0,35
Материал корпуса
Пластик
Монтаж
Настольный
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
58 x 42 x 25
Масса, г
65
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
1000
Разъём
Клеммы
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее напряжение между линиями А и GND, В и GND, В
-0,6...+12
Предельно допустимое напряжение между линиями А, В, GND, В
-60...+60
Параметры интерфейса USB
Разъём
USB-B f
Дополнительные характеристики
Гарантия, мес.
60
Производитель:
ЗАО "Лаборатория Электроники"

Комплектность

  • Преобразователь интерфейсов RS485 USB EL201-3
  • Кабель USB
  • CD с программным обеспечением и инструкцией

Сертификаты
