AWD100-110

57 270
Наличие товара уточняйте заранее
Скидки зависят от общей суммы заказа:
  • От 50 000 руб. - 5%
  • От 150 000 руб. - 8%
  • От 400 000 руб. - 11%

Описание

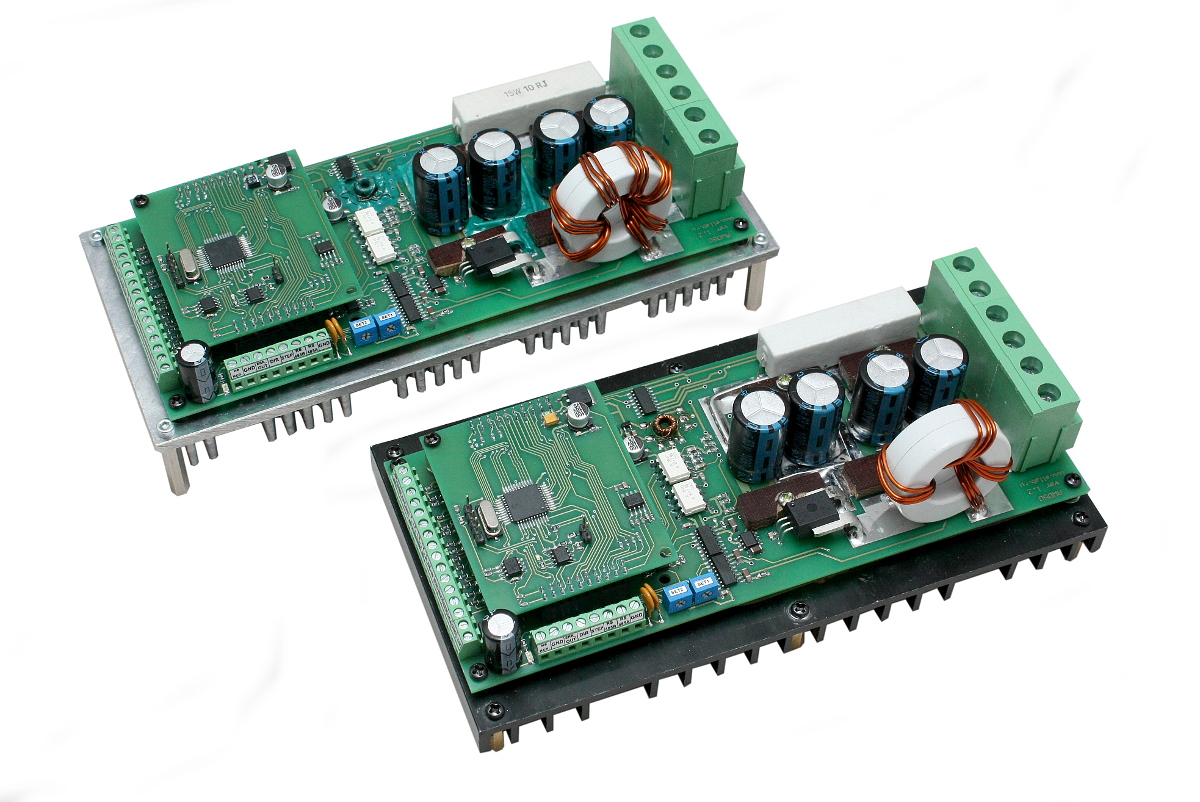

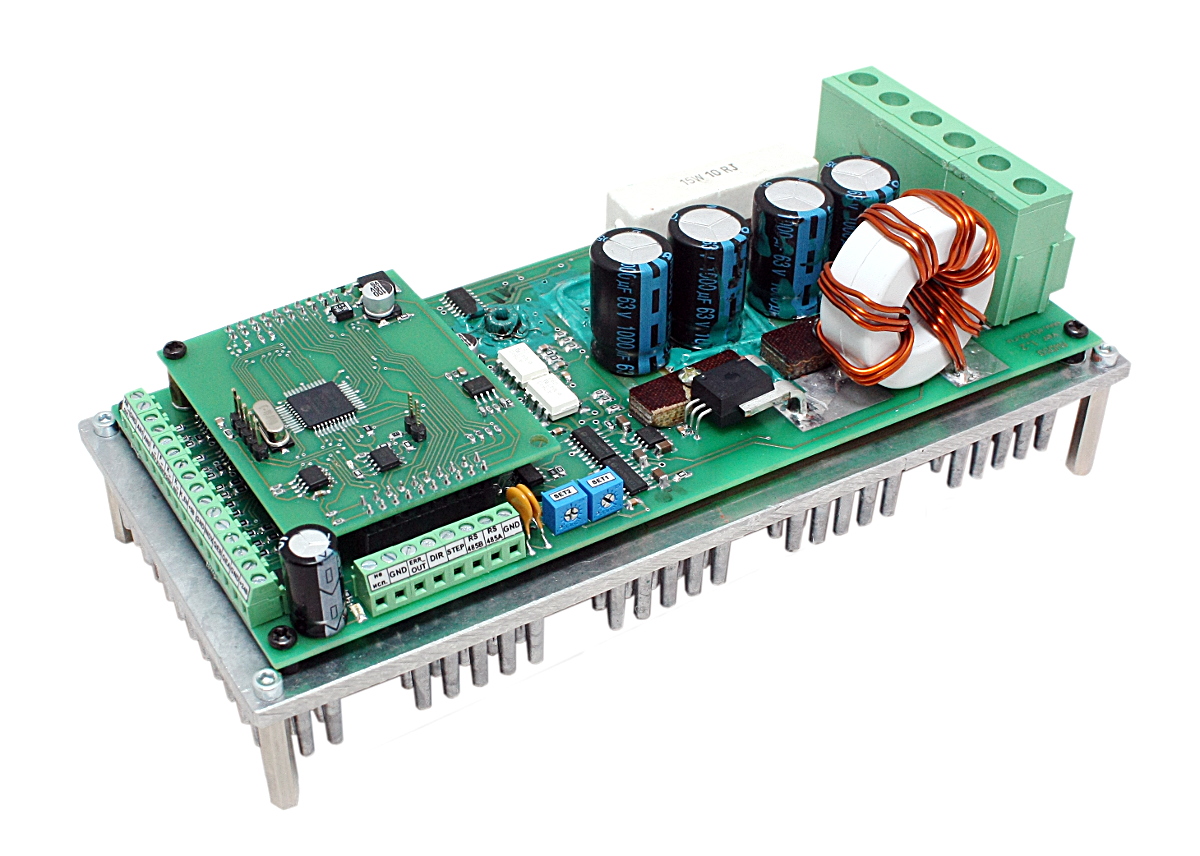

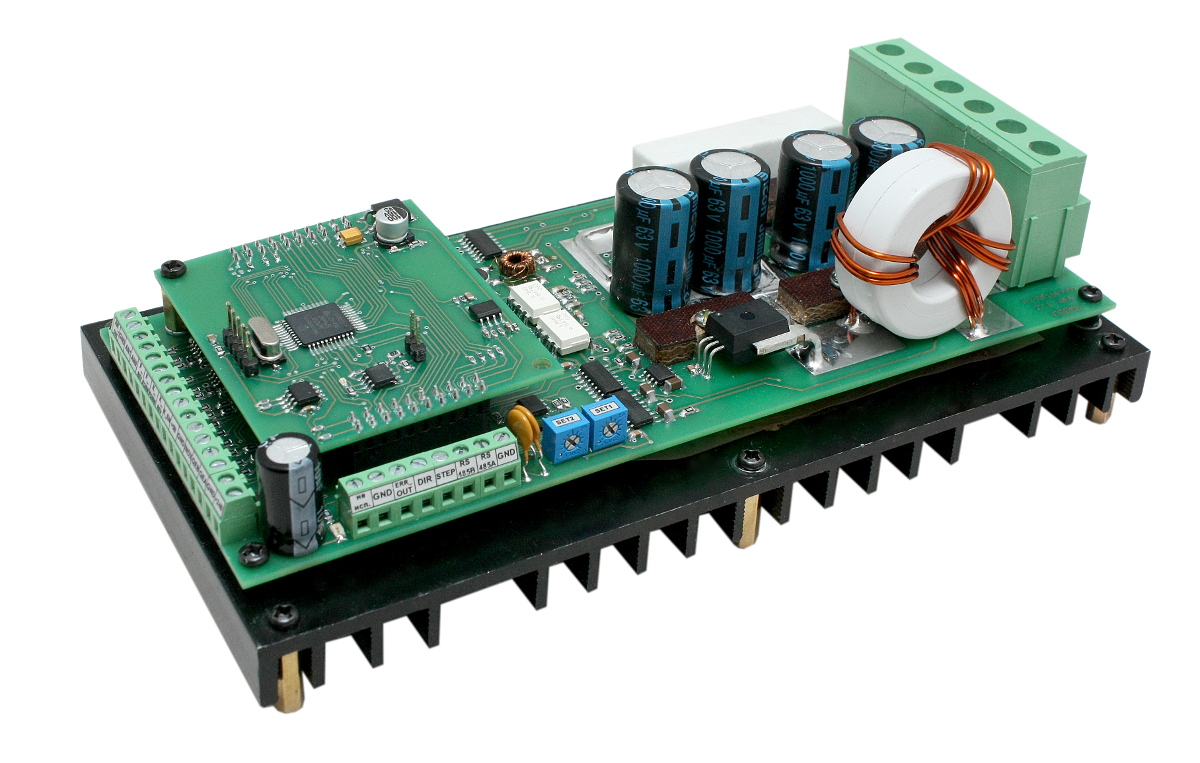

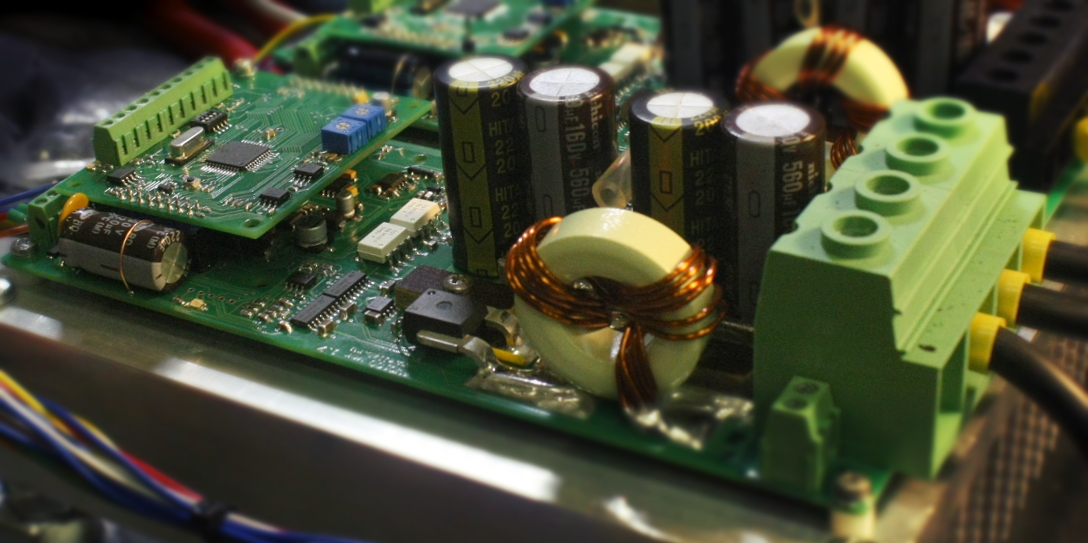

Блок управления коллекторным двигателем постоянного тока AWD50 предназначен для управления скоростью, положением и моментом двигателей с напряжением питания 110 В и током до 50 А.

Блок AWD50 позволяет реализовать сервопривод на основе коллекторного двигателя постоянного тока. Большая часть функций не требует установки дополнительных датчиков.

 Режимы работы
  •     прямое управление выходным напряжением (усилитель мощности класса D)
  •     стабилизация скорости вращения с ограничением момента
  •     стабилизация момента на валу двигателя без контроля скорости
  •     упаравление координатой с обратной связью по положению от потенциометра
  •     управление координатой с обратной связью по квадратурному энкодеру с заданием скорости, кривой разгона и максимального момента
Источники сигнала задания скорости вращения:
  •     аналоговый сигнал от -10 до 10 В
  •     интерфейс RS485 Modbus RTU
  •     частота следования входных импульсов
  •     длительность входных импульсов
  •     встроенный потенциометр
Источники сигнала обратной связи по скорости:
  •     противо-ЭДС двигателя
  •     произведение мгноверного тока на сопротивление якоря IR
  •     аналоговый сигнал от -10 до 10 В (например сигнал от тахогенератора)
  •     импульсный сигнал от энкодера или датчика холла
Источники сигнала задания момента на валу двигателя:
  •     аналоговый сигнал от -10 до 10 В
  •     разность двух аналоговых сигналов
  •     интерфейс RS485 Modbus RTU
  •     развность аналогового сигнала и значения от интерфейса RS485 Modbus RTU
  •     встроенный потенциометр
Источники сигнала обратной связи по моменту:
  •     мгновенный ток двигателя
  •     аналоговый сигнал от -10 до 10 В
Источники сигнала задания положения:
  •     аналоговый сигнал от -10 до 10 В
  •     интерфейс RS485 Modbus RTU
  •     интерфейс step/dir
Источники сигнала обратной связи по положению:
  •     сигнал от квадратурного энкодера
  •     аналоговый сигнал от -10 до 10 В от потенциометра обратной связи по положению

Продукция изготовлена по техническим условиям МДТУ. 421212.002 ТУ "Блоки управления двигателями постоянного тока AWD"

Дополнительные материалы

Руководство по эксплуатации

Комплектность

  1. Блок управления коллекторным двигателем AWD50-110
  2. Паспорт

Сертификат

Технические характеристики

Напряжение питания двигателя, В 110
Максимальный ток двигателя , А 100
Ток срабатывания защиты
от короткого замыкания, А
75
Диапазон регулирования скорости
вращения с погрешностью до 5%
1:100
Напряжение питания блока
управления, В
18-36
Номинальный ток потребления, А,
не более
0,2
Температурный диапазон работы,
°С
От –40 до +50
Габаритные размеры, мм 200х90х71
Интерфейс связи RS-485
Максимальное количество
устройств в сети, шт
32
Сопротивление согласующего
резистора, Ом
120
Протокол передачи данных MODBUS RTU
Скорость передачи, кбит/с 9600
Производитель АО "Лаборатория Электроники"
